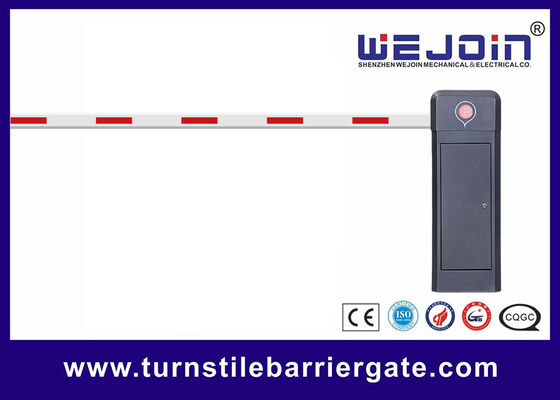

تصميم هيكلي استثنائي ذراع مستقيمة 6 أمتار لنظام حاجز ذراع تلقائي
تفسيرات واجهة مراقب بوابة الحاجز
|
البند |
التفسير |
|
واجهة التحكم بالأسلاك |
هذه الواجهة متوفرة لنظام وقوف السيارات، وتتوفر أيضا للمراقب الخارجي للتحكم في بوابة الحاجز. UP: انقطاع قصير UP و GND أسفل: انقطاع قصير أسفل و GND إيقاف: انقطاع قصير |
|
واجهة مضادة للكسر |
الخلية الضوئية تحت الحمراء: سيرتفع الجهاز عندما تقطع الدوائر القصيرة بين واجهة الخلية الضوئية تحت الحمراء و GND أثناء الانخفاض. كاشف الحلقة: سيرتفع الجهاز عند الاختصار في واجهة كاشف الحلقة و GND أثناء إنزال الجهاز.سيقع الوقود تلقائيا بعد هذه الواجهات اثنين فصل. |
|
واجهة الاتصال RS485 |
يستخدم للسيطرة على بوابة الحاجز أو التحقق من حالة بوابة الحاجز بواسطة الكمبيوتر أو النظام ؛ يستخدم أيضًا للسيطرة عبر الإنترنت على بوابات الحاجز المزدوجة بشكل متزامن. |
الطراز:WJCB01VF-H، WJCB01VF-I
سرعة التشغيل:1-4S، 2-6S
نوع الجهاز:مستقيم، 90 درجة مطوية، 180 درجة مطوية، 2 سياج، 3 سياج
أقصى طول للنطاق:8M
الجهد المدخل:AC100-265V
التكرار:50/60 هرتز
فولتاج المحرك:DC24V
تصنيف الحجرة:IP54
درجة حرارة العمل:-30°C ~ +70°C
MTBF:6,000,000 مرة
تطبيق تدفقات المرور:التشغيل المستمر لمدة 24 ساعة
أقصى قوة محرك:240W، 180W
سرعة المحرك القصوى:500r/min، 360r/min
أقصى عزم الدوران280Nm، 320Nm
1.محرك محرك التشغيل المتردد المتردد، مجهز بعصا توصيلآلية نقل، ربيع التوازن، التشغيل المستقر والموثوق به، عمر المحركإلى 6 ملايين مرة، حياة الربيع 500،000 مرة.
2.مع التراجع التلقائي على وظيفة العقبة، والعجلة سوف تتراجع تلقائيًا عندما تلتقي بعقبة أثناء عملية الإغلاق.
3.دعم الرادار الخارجي ، لفائف ، وظيفة مكافحة الاصطدام بالأشعة تحت الحمراء ، إنتاج طاقة DC 12V المدمج ، يمكن استخدامه لمصدر طاقة الرادار الخارجي.
4.دعم الاتصال RS485 أو اتصال RS485 خارج الخط.
5. وحدة Bluetooth الاختيارية، التحكم في الحواجز من خلال برامج صغيرة.
6شاشة LCD كبيرة، قائمة بصرية باللغة الإنجليزية، اختيار وظيفة سهلة وإصلاح الأخطاء.
7يمكن تغيير التركيب الأيسر و اليمين.
