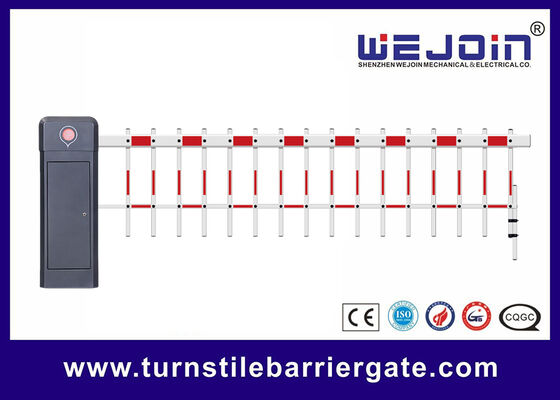

نظام حاجز ذراع أوتوماتيكي لحركة المرور، حاجز ذراع للمركبات، بوابة، اثنان من ذراع السياج
| الموديل | WJCB01VF-H | WJCB01VF-I | ||||
| سرعة التشغيل | 1-4 ثواني | 2-6 ثواني | 6 ثواني | 6 ثواني | 6 ثواني | 6 ثواني |
| نوع الذراع | مستقيم | مستقيم | 90 درجة قابلة للطي | 180 درجة قابلة للطي | سياج 2 | سياج 3 |
| الحد الأقصى لطول الذراع | 4.5 متر | 4 متر ~ 8 متر | 5 متر | 4 متر | 4.5 متر | 4 متر |
| جهد الإدخال | تيار متردد 100-265 فولت | |||||
| التردد | 50/60 هرتز | |||||
| جهد المحرك | تيار مستمر 24 فولت | |||||
| تصنيف الغلاف | IP54 | |||||
| درجة حرارة التشغيل | -30 درجة مئوية ~ +70درجة مئوية | |||||
| متوسط الوقت بين الأعطال | 6000000 مرة | |||||
| تطبيق تدفق حركة المرور | 24 ساعة تشغيل متواصل | |||||
| الحد الأقصى لطاقة المحرك | 240 واط | 180 واط |
||||
| الحد الأقصى لسرعة المحرك | 500 لفة في الدقيقة | 360 لفة في الدقيقة |
||||
| الحد الأقصى لعزم الدوران | 280 نيوتن متر | 320 نيوتن متر |
||||
تركيب ذراع حاجز السياج
الخطوة 1. قم بتثبيت لوحة تثبيت الذراع على الذراع باستخدام 2 قطعة من برغي سداسي M12*70mm.
الخطوة 2. أمسك لوحة التثبيت باليد، ثم ارفع الذراع عموديًا وقم بتركيبها على حامل الذراع. ثم قم بتركيب الغسالة المسطحة، والغسالة الزنبركية، والصامولة M12 على البرغي بدوره، وقم بتثبيت البرغي باستخدام مفتاح ربط.
الخطوة 3. قم بتثبيت وحدة التوصيل U على محور المخروط على الحاجز باستخدام برغي.
الخطوة 4. قم بتثبيت السياج السفلي على وحدة التوصيل U، ثم حرر برغي 2 قطعة من الوحدة واضبطهما لجعل السياج عموديًا على الأرض.
