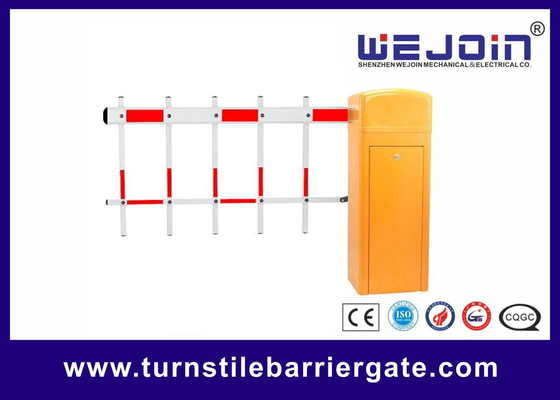

بوابة حاجز ذراع السياج للتحكم في الوصول إلى المنطقة السكنية عالية الجودة 100-265 فولت تيار متردد بطول 4.5 متر
البيانات الفنية لبوابة حاجز مواقف السيارات
الموديل: WJDZ04VF (سرعة قابلة للتعديل 1.5 - 6 ثوانٍ)
سرعة التشغيل: 1.5 - 6 ثوانٍ,
نوع الذراع: مستقيم، قابل للطي 90 درجة، قابل للطي 180 درجة، سياج 2، سياج 3
أقصى طول للذراع: 3 - 6 أمتار، 5 أمتار، 4 أمتار، 4.5 أمتار، 4 أمتار
أبعاد الغلاف: 336*325*1030 مم، 335*285*920 مم
جهد الإدخال: تيار متردد 100 - 265 فولت
التردد: 50/60 هرتز
جهد المحرك: تيار مستمر 24 فولت
تصنيف الغلاف: IP54
درجة حرارة التشغيل: -30 درجة مئوية ~ +70 درجة مئوية
متوسط الوقت بين الأعطال: 4000000 مرة
تطبيق تدفق المرور: 3000 مرة/24 ساعة
أقصى طاقة للمحرك: 180 واط
أقصى سرعة للمحرك: 500 لفة/دقيقة
أقصى عزم دوران: 260 نيوتن متر
|
نوع الذراع |
طول الذراع (أمتار: م) |
قطر الزنبرك Φ (مم) |
كمية الينابيع (قطع) |
|
ذراع مستقيم بدون مطاط
|
6≥L≥5.8 |
3.8 |
5 |
|
5.7≥L＞5 |
3.8 |
4 |
|
|
5≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
|
|
ذراع مستقيم مع مطاط
|
6≥L≥5.5 |
3.8 |
5 |
|
5.4≥L≥4.8 |
3.8 |
4 |
|
|
4.7≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
عناصر الضمان والخدمة
1. يتم تقديم خدمة مجانية لأجزاء المكونات في فترة ضمان لمدة عام واحد. (لا يشمل ذراع الحاجز أو جهاز التحكم عن بعد)
2. خدمة مدى الحياة مع رسوم وفقًا لذلك.
3. يتم دعم الأسئلة الفنية.
4. العناصر والحالات التالية غير مشمولة في نطاق الخدمة المجانية:
4.1. لا يتبع المستخدم التعليمات ويتسبب في أي ضرر للمنتج.
4.2. مصدر الطاقة غير مستقر، يتجاوز نطاق الجهد المسموح به أو لا يتوافق مع معيار السلامة الكهربائية.
4.3. يقوم المستخدم بتركيب المنتج أو استخدامه بطرق خاطئة، مما يتسبب في تلف مظهر المنتج.
4.4. الكوارث الطبيعية تتسبب في تلف المنتج.
4.5. انتهت مدة الضمان.
4.6. عناصر الخدمة خارج وعودنا.
تركيب ذراع السياج
الخطوة 1. قم بتثبيت لوحة الضغط الخاصة بحامل الذراع على الذراع باستخدام 2 قطعة من برغي سداسي الرأس M12*70 مم.
الخطوة 2. اضغط على اللوحة باليد، ثم ارفع الذراع عموديًا وقم بتركيبها على حامل الذراع. قم بتركيب الغسالة المسطحة، وغسالة الزنبرك، والصامولة M12 على البرغي بدوره، وقم بتثبيت البرغي باستخدام مفتاح ربط.
الخطوة 3. قم بتثبيت محمل وحدة التوصيل على المحور المخروطي على الحاجز باستخدام برغي.
الخطوة 4. قم بتثبيت السياج السفلي على وحدة التوصيل، ثم حرر برغيي الوحدة وقم بضبطهما لجعل السياج عموديًا على الأرض.
