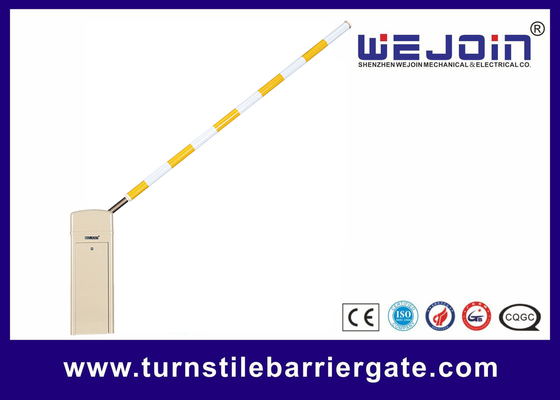

مراقبة الوصول للمناطق السكنية ذات الجودة العالية اللون الأسود 6 م بوابة حاجز ذراع ألومنيوم مستقيم
البيانات التقنية لبوابة حاجز الوقوف
النموذج: WJDZ04VF (سرعة 1.5 - 6s قابلة للتعديل)
سرعة التشغيل: 1.5 - 6s،
النوع: مستقيم ، 90 درجة مطوية ، 180 درجة مطوية ، 2 سياج ، 3 سياج
أقصى طول للكتلة: 3 - 6m، 5m، 4m، 4.5m، 4m
مقاس السكن: 336*325*1030MM، 335*285*920MM
الجهد الدخالي: AC100 - 265V
التردد: 50/60 هرتز
فولتاج المحرك: DC24V
تصنيف الحجرة: IP54
درجة حرارة العمل: -30°C ~ +70°C
MTBF: 4000000 مرة
تطبيق تدفق المرور: 3000 مرة / 24 ساعة
أقصى طاقة المحرك: 180 واط
السرعة القصوى للمحرك: 500r/min
أقصى عزم الدوران: 260N.m
وظائف وميزات بوابة حاجز وقوف السيارات
1. وظائف وخصائص المحرك المحرك بدون فرش DC24V المتطور بنفسه ، مع معدات الديدان المستقرة والموثوقة وهيكل نقل التخفيض الكوكبي ، عزم دوران كبير ، ومقاومة الارتداء.
2نظام التحكم وظائف وخصائص نظام التحكم المتغير الترددي المتردد ، التحكم الدقيق ، تشغيل أكثر مرونة ، تأثير ميكانيكي أقل وعمر خدمة أطول.
3. التراجع التلقائي على وظائف العقبات و الميزات حساسة و سريعة الاستجابة و آمنة و موثوقة
4لوحة التحكم وظائف وميزات شاشة LCD كبيرة، قائمة بصرية باللغة الإنجليزية، صيانة بسيطة وتشغيل سهل.
5. وظائف وخصائص جهاز التحكم عن بعد 433MHZ، سهلة لإضافة أجهزة التحكم عن بعد.
6. التشغيل أثناء تشغيل - أطفاء الوظائف والميزات قم بتحويل عجلة اليد أو رفع المكبر يدوياً لتحقيق المكبر صعوداً وهبوطاً ، ويمكن أيضاً تشغيله بواسطة بطارية DC24V ،أو فتح مرة واحدة عن طريق احتياطي سوبر مكثف.
7تمرير العربة ، العد ، اختبار الشيخوخة التلقائي ، تأخير الإغلاق التلقائي ، إخراج إشارة المرور ، وظائف الاتصال RS485 وميزات الدعم
8كاشف الحلقة، الخلية الضوئية تحت الحمراء، وظائف الرادار والميزات اختياري
9فترة الضمان وظائف وميزات 24 شهراً للمحرك و لوحة التحكم
تغيير اتجاه تركيب الآلية
يمكن تثبيت آلية الحاجز هذه على الجانب الأيسر واليمين. يمكن للمستخدمين تغيير اتجاه التثبيت وفقًا للموقف الفعلي.سنأخذ آلية الحاجز المثبتة على اليسار كمثال، وخطوات التشغيل لتحويل إلى الحق في تركيب هي كما يلي:
1.إزالة المسمار 10MM عن طريق تدوير 8MM ألين مفتاح العكسي في اتجاه عقارب الساعة
2.دفع حامل المنفعة عن طريق تدوير مفتاح العدادات في اتجاه عقارب الساعة مع 14MM * 150 المسمار
3.تدوير الآلية 180 درجة عموديا
4.ضع الآلية في الخزانة
5.تجميع حامل القاعدة مرة أخرى ، وتثبيت 10MM المسمار عن طريق تحويل 8MM ألن مفتاح مغلق في اتجاه عقارب الساعة
|
نوع الجهاز |
طول البريم (متر: M) |
قطر الربيع Φ (ملم) |
كمية الينابيع (قطع) |
|
طوق مستقيم بدون مطاط
|
6≥L≥5.8 |
3.8 |
5 |
|
5.7≥L>5 |
3.8 |
4 |
|
|
5≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
|
|
طوق مستقيم مع المطاط
|
6≥L≥5.5 |
3.8 |
5 |
|
5.4≥L≥4.8 |
3.8 |
4 |
|
|
4.7≥L≥3.8 |
3.8 |
3 |
|
|
3.7≥L≥2.8 |
3.8 |
2 |
