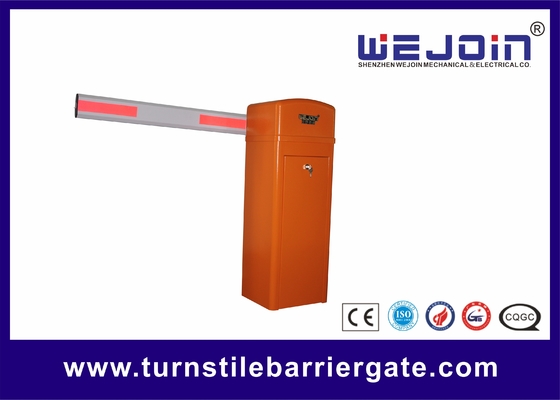

التحكم في الوصول إلى ساحة انتظار السيارات لون برتقالي 6 ثوانٍ 6 أمتار حاجز ذراع ألومنيوم مستقيم
البيانات الفنية لبوابة حاجز مواقف السيارات
|
الموديل
|
WJDZ04VF (سرعة قابلة للتعديل 1.5~6 ثوانٍ)
|
||||
|
سرعة التشغيل
|
1.5 ثانية - 6 ثوانٍ
|
6 ثوانٍ
|
6 ثوانٍ
|
6 ثوانٍ
|
6 ثوانٍ
|
|
من النوع الذراعي
|
مستقيم
|
طي 90 درجة
|
طي 180 درجة
|
2 سياج
|
3 سياج
|
|
الحد الأقصى لطول الذراع
|
3-6 أمتار
|
5 أمتار
|
4 أمتار
|
4.5 متر
|
4 أمتار
|
|
أبعاد الغلاف
|
336*325*1030 مم، 335*285*920 مم
|
||||
|
جهد الإدخال
|
تيار متردد 100-265 فولت
|
||||
|
التردد
|
50/60 هرتز
|
||||
|
جهد المحرك
|
تيار مستمر 24 فولت
|
||||
|
تصنيف الغلاف
|
IP54
|
||||
|
درجة حرارة التشغيل
|
-30 درجة مئوية ~ + 70 درجة مئوية
|
||||
|
متوسط الوقت بين الأعطال
|
4000000 مرة
|
||||
|
تطبيق تدفق حركة المرور
|
3000 مرة / 24 ساعة
|
||||
|
الحد الأقصى لطاقة المحرك
|
180 واط
|
||||
|
الحد الأقصى لسرعة المحرك
|
500 لفة في الدقيقة
|
||||
|
الحد الأقصى لعزم الدوران
|
260 نيوتن متر
|
||||
وظائف وميزات بوابة حاجز مواقف السيارات
1. وظائف وميزات المحرك محرك بدون فرش 24 فولت تيار مستمر تم تطويره ذاتيًا، مع هيكل نقل تروس دودي ومخفض كوكبي ثابت وموثوق به، وعزم دوران كبير، ومقاومة للتآكل.
2. وظائف وميزات نظام التحكم نظام تحكم متغير التردد بتيار مستمر، تحكم دقيق، تشغيل أكثر مرونة، تأثير ميكانيكي أقل وعمر خدمة أطول.
3. وظائف وميزات الانعكاس التلقائي عند العوائق حساسة وسريعة الاستجابة وآمنة وموثوقة.
4. وظائف وميزات لوحة التحكم في العنصر شاشة LCD كبيرة، قائمة مرئية باللغة الإنجليزية، صيانة بسيطة وسهولة التشغيل.
5. وظائف وميزات جهاز التحكم عن بعد 433 ميجاهرتز، من السهل إضافة أجهزة تحكم عن بعد.
6. التشغيل أثناء إيقاف التشغيل وظائف وميزات أدر العجلة اليدوية أو ارفع الذراع يدويًا لتحقيق ارتفاع الذراع وانخفاضه، ويمكن أيضًا تشغيله بواسطة بطارية 24 فولت تيار مستمر، أو فتحه مرة واحدة عن طريق نسخة احتياطية للمكثف الفائق.
7. مرور الموكب، والعد، واختبار الشيخوخة التلقائي، والإغلاق التلقائي للتأخير، وإخراج إشارة الترحيل، ووظائف وميزات اتصالات RS485 الدعم
8. كاشف الحلقة، والخلايا الكهروضوئية بالأشعة تحت الحمراء، ووظائف وميزات الرادار اختيارية
9. فترة الضمان وظائف وميزات 24 شهرًا للمحرك ولوحة التحكم
تركيب الذراع المستقيم
الخطوة 1. قم بتثبيت لوحة ضغط حامل الذراع على الذراع باستخدام 2 قطعة من برغي سداسي M12*70 مم.
الخطوة 2. اضغط على اللوحة باليد، ثم ارفع الذراع عموديًا وقم بتركيبها على حامل الذراع.
الخطوة 3. قم بتركيب الغسالة المسطحة، والغسالة الزنبركية، والصامولة M12 على البرغي بدوره، وقم بتثبيت البرغي باستخدام مفتاح ربط.
