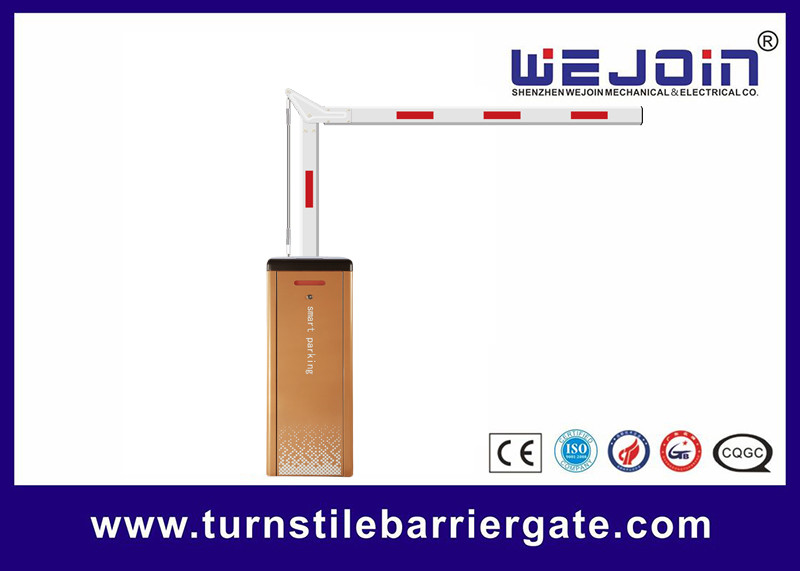

بوابة حاجز موقف السيارات مع ذراع قابلة للطي لأنظمة أمن بوابة حاجز موقف السيارات
مقدمة موجزة عن البوابة الحاجزة الأوتوماتيكية
يتكون المنتج من أربعة أجزاء: الخزانة، وآلية النقل، ووحدة التحكم، والذراع. يميز بين التركيب الأيسر والأيمن، ويستخدم في أنظمة التحكم في الدخول والخروج من مواقف السيارات.
ينقسم هذا المنتج إلى ثلاثة أنواع: بوابة حاجز بذراع مستقيمة، وبوابة حاجز بذراع قابلة للطي، وبوابة حاجز بذراع سياج.
الميزات الأساسية لحاجز الذراع:
1. محرك DC24V بدون فرش، مزود بآلية نقل قضيب التوصيل وزنبرك التوازن، واستهلاك منخفض للطاقة، وكفاءة عالية، وضوضاء أقل.
2. مع وظيفة العكس التلقائي عند وجود عائق ووظيفة الإغلاق التلقائي المؤجل، ودعم وظيفة العد ووضع مرور الموكب.
3. دعم الرادار الخارجي، وكاشف الحلقة، ووظيفة منع التحطيم الضوئي بالأشعة تحت الحمراء، ومخرج طاقة DC 12V مدمج، ويمكن استخدامه لإمداد الطاقة للرادار الخارجي.
4. دعم اتصالات RS485 أو اتصال RS485 غير المتصل بالإنترنت.
5. مصدر طاقة DC24V اختياري.
الموديل |
WJDZE-BL (السرعة1.5~6s قابلة للتعديل) |
|||||||
سرعة التشغيل |
1.5 ثانية |
3 ثواني |
4 ثواني |
5/6s |
6s |
6s |
6s |
6s |
الذراع-النوع |
مستقيم |
مستقيم |
مستقيم |
مستقيم |
90 درجة قابلة للطي |
180 درجة قابلة للطي |
2 سياج |
3 سياج |
الحد الأقصى لطول الذراع |
3 أمتار |
4.5 متر |
5 أمتار |
6 أمتار |
5 أمتار |
4 أمتار |
4.5 متر |
4 أمتار |
جهد الإدخال |
AC100~264V |
|||||||
التردد |
50/60 هرتز |
|||||||
جهد المحرك |
DC24V |
|||||||
تصنيف الغلاف |
Ip54 |
|||||||
درجة حرارة التشغيل |
-35 درجة مئوية ~ + 70 درجة مئوية |
|||||||
MTBF |
3,000,000 مرة |
|||||||
الحد الأقصى لطاقة المحرك |
180 واط |
|||||||
الحد الأقصى لسرعة المحرك |
24 لفة/دقيقة |
تركيب الذراع القابل للطي الخطوة 1
. قم بتثبيت لوحة تثبيت الذراع على الذراع باستخدام 2 قطعة من برغي سداسي الرأس M12*70mm.الخطوة 2
. أمسك لوحة التثبيت بيدك، ثم ارفع الذراع عموديًا وقم بتركيبها على حامل الذراع. ثم قم بتركيب الغسالة المسطحة، والغسالة الزنبركية، والصامولة M12 على البرغي بدوره، وقم بتثبيت البرغي باستخدام مفتاح ربط.الخطوة 3
. قم بتثبيت القضيب وتحمل التوصيل على مكونات لوحة الدعم باستخدام البرغي.الخطوة 4
. قم بفك الدعامات باستخدام برغي اليد اليمنى واليد اليسرى، وقم بتدوير قضيب السحب المصنوع من الفولاذ المقاوم للصدأ ثم اضبط الأفقي والرأسي للذراع؛ بعد الضبط، قم بقفل الدعامات باستخدام برغي اليد اليمنى واليد اليسرى.
