نظرة عامة على المشروع

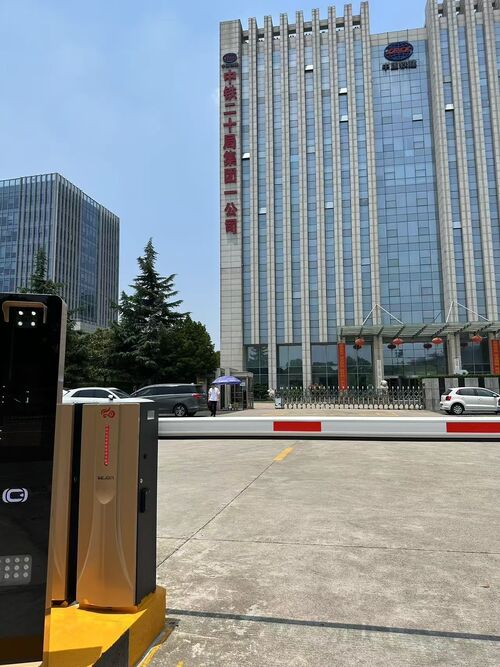

هذا المشروع هو ترقية لنظام التحكم في وصول المركبات للمدخل الرئيسي لمجمع مكاتب شركة إنشاءات كبيرة. يبلغ عرض المسار الواحد 4.5 متر. تم نشر بوابات الحاجز الذكية E40Pro بذراع مستقيم بطول 4.5 متر مع مطاط، ومجهزة بآلية بدون زنبرك. يقع الموقع في المدخل الرئيسي المفتوح للمقر الرئيسي للشركة، ويتعامل بشكل أساسي مع سيارات الموظفين الرسمية والمركبات الرسمية مع حركة مرور مركزة خلال ذروة الصباح والمساء. يتمتع المجمع بمتطلبات عالية لتكامل مظهر المعدات، والتشغيل السلس، والضوضاء المنخفضة، ومعدل الصيانة المنخفض. تم دمج البوابات مع نظام التعرف على لوحات الأرقام لتحقيق وصول غير مراقب، بما يتماشى مع معيار الإدارة والموقع التصويري للمقر الرئيسي للشركة.

مواصفات الأجهزة

• طراز بوابة الحاجز: E40Pro
• مواصفات الذراع: ذراع مستقيم بطول 4.5 متر مع مطاط
• آلية القلب: آلية بدون زنبرك، تلغي هيكل الزنبرك المتوازن التقليدي
• وضع القيادة: محرك DC متغير التردد
• سرعة الذراع: قابلة للتعديل من 2 ثانية إلى 6 ثوانٍ
• درجة حرارة التشغيل: -30 درجة مئوية ~ 70 درجة مئوية
• جهد الإدخال: AC100 ~ 265 فولت، تكيف جهد واسع
• فئة الحماية: IP54، مناسبة للظروف الخارجية المفتوحة
• تصميم مضاد للتصادم: شرائط مطاطية مثبتة على حواف الذراع لتخفيف تأثير الاصطدام وتقليل أضرار الخدوش

نقاط التنفيذ الرئيسية

1. إنشاء الأساس: يتم صب أساس خرساني موحد في الموقع، ويتم تثبيت الخزانة أفقيًا باستخدام مسامير توسيع لتقليل اهتزاز التشغيل والضوضاء، مما يلبي متطلبات البيئة الهادئة للمجمع المكتبي.
2. تركيب الذراع: الذراع المستقيم بطول 4.5 متر مصنوع من سبائك الألومنيوم عالية القوة، مع شرائط مطاطية مضادة للتصادم مثبتة على الحافة السفلية والأطراف. يتم توصيله بإحكام بعمود إخراج الآلية من خلال موصلات خاصة. يتم ضبط توازن التشغيل مسبقًا قبل التسليم، ولا يتطلب أي تعديل للزنبرك في الموقع ويضمن كفاءة تركيب عالية.
3. تكامل النظام: تم توصيله بنظام إدارة التعرف على لوحات الأرقام (ANPR) الخاص بالمجمع لتحقيق الفتح التلقائي عند الدخول والفواتير التلقائية عند الخروج. تحقق آلية القلب بدون زنبرك توازنًا ديناميكيًا كامل النطاق من خلال عزم دوران المحرك، مع عدم وجود توهين لمرونة الزنبرك، مما يضمن دقة الموضع المستقرة أثناء التشغيل طويل الأمد.
4. الحماية والسلامة: وظيفة الارتداد القياسية للعوائق ترفع الذراع تلقائيًا عند مواجهة عوائق أثناء الإغلاق. بالاقتران مع تأثير التخميد للشرائط المطاطية على الذراع، فإنه يشكل حماية مزدوجة لتقليل تلف المركبات والمعدات الناجم عن الاصطدام العرضي.

فوائد تشغيل المشروع

بالنسبة لبوابات الحاجز التقليدية المتوازنة بالزنبرك والتي تعمل في سيناريوهات التنقل عالية التردد في المقر الرئيسي للشركة، فإن زنبركات التوازن عرضة للإجهاد والتقادم، وتتطلب تعديلًا واستبدالًا منتظمين. بدون حماية تخميد على الذراع، يمكن للاصطدامات الطفيفة أن تسبب بسهولة تقشر الطلاء وتشوهه، مما يضر بصورة المجمع. تعتمد E40Pro آلية قلب بدون زنبرك، مما يلغي الأجزاء الزنبركية الضعيفة هيكليًا ويقلل بشكل كبير من تكرار الصيانة وتكاليفها على المدى الطويل. يجمع الذراع المستقيم بطول 4.5 متر مع المطاط بين تغطية المسار والتخميد المضاد للتصادم. مع التشغيل المستقر، والضوضاء المنخفضة، ومعدل التكامل العالي، فإنه لا يلبي فقط الطلب على وصول فعال للمركبات، ولكنه يناسب أيضًا متطلبات إدارة الصورة للمقر الرئيسي للشركة.
