بوابة الحاجز E40Pro لموقف السيارات التجاري على جانب الشارع

نظرة عامة على المشروع

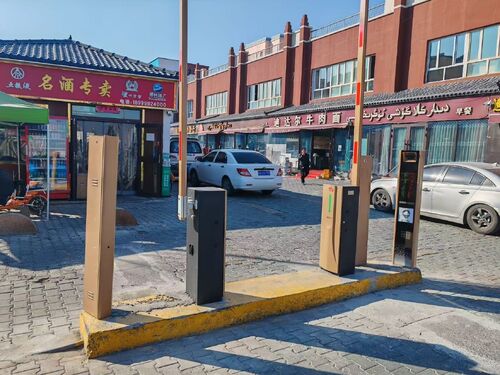

هذا المشروع هو حل للتحكم في وصول المركبات لموقف سيارات عام يخدم كتلة تجارية على جانب الشارع. يبلغ عرض المسار 6 أمتار. تم نشر بوابات الحاجز E40Pro بذراع مستقيم بطول 6 أمتار، ومجهزة بآلية بدون زنبرك. يقع الموقع في منطقة مواقف مفتوحة على جانب الشارع محاطة بالمحلات التجارية والمطاعم، ويتعامل الموقع مع سيارات الركاب على مدار اليوم مع ذروات حركة مرور متفرقة. نظرًا للتعرض لغبار الطريق وتقلبات درجات الحرارة، تتطلب المعدات مقاومة عالية للعوامل الجوية الخارجية، وتشغيلًا مستقرًا بذراع طويل، ومتطلبات صيانة منخفضة. تم دمجه مع أجهزة التعرف على لوحات الأرقام لتحقيق إدارة غير مأهولة.

مواصفات الأجهزة

• طراز بوابة الحاجز: E40Pro
• مواصفات الذراع: ذراع مستقيم بطول 6 أمتار
• آلية القلب: آلية بدون زنبرك، تلغي هيكل الزنبرك التقليدي للتوازن
• وضع القيادة: محرك DC متغير التردد
• سرعة الذراع: قابلة للتعديل من 3 ثوانٍ إلى 6 ثوانٍ
• درجة حرارة التشغيل: -30 درجة مئوية ~ 70 درجة مئوية
• جهد الإدخال: AC100 ~ 265 فولت، تكيف واسع للجهد
• فئة الحماية: IP54، مناسبة للظروف الخارجية المفتوحة

نقاط التنفيذ الرئيسية

1. أساس مقوى: لتلبية متطلبات عزم الدوران لتشغيل ذراع بطول 6 أمتار، تم صب أساس خرساني واسع ومكثف في الموقع. يتم تثبيت الخزانة في نقاط متعددة باستخدام مسامير توسيع لضمان استقرار الجسم دون اهتزاز واضح أثناء رفع الذراع الطويل.
2. تجميع الذراع: الذراع المستقيم بطول 6 أمتار مصنوع من سبائك الألومنيوم عالية القوة ومتصل بإحكام بعمود إخراج الآلية من خلال تجميع ذراع مخصص. يتم ضبط معلمات التوازن الديناميكي مسبقًا قبل التسليم. لا يلزم تعديل الزنبرك في الموقع، ويمكن إكمال التجميع فقط عن طريق تثبيت الذراع.
3. تكامل النظام: تم ربطه بأجهزة التعرف على لوحات الأرقام لتحقيق الفتح التلقائي عند الدخول والإفراج بعد الدفع عند الخروج. تحقق آلية القلب بدون زنبرك توازن عزم الدوران الكامل من خلال عزم دوران المحرك، مع عدم وجود توهين لإجهاد الزنبرك، مما يضمن تشغيلًا أكثر سلاسة للذراع الطويل.
4. الحماية والسلامة: وظيفة الارتداد التلقائي للعوائق القياسية ترفع الذراع تلقائيًا عند اكتشاف عوائق أثناء الإغلاق. يدعم أشعة الأشعة تحت الحمراء الخارجية وأجهزة منع الاصطدام بالحلقات، مما يلبي متطلبات التحكم في السلامة للممرات الواسعة ذات الأذرع الطويلة.

فوائد تشغيل المشروع

عند تجهيز بوابات الحاجز التقليدية ذات الزنبرك بأذرع طويلة بطول 6 أمتار، تتحمل الزنبركات حملًا ثقيلًا وتتعب بسرعة، مما يتطلب تعديلًا متكررًا للمرونة. قد يتسبب التشغيل طويل الأمد في اهتزاز الذراع وانحراف الموضع. تعتمد E40Pro آلية قلب بدون زنبرك، مما يلغي زنبرك التوازن الضعيف ويحل مشكلة إجهاد الزنبرك للأذرع الطويلة هيكليًا، مما يطيل فترة الصيانة الخالية بشكل كبير. يغطي الذراع المستقيم بطول 6 أمتار مدخل الممر الواسع بالكامل، مما يمنع المركبات من قطع الصف أو تجاوز البوابة. إنه مناسب لسيناريو الوصول الواسع لمواقف السيارات التجارية على جانب الشارع. بعد النشر، تعمل المعدات بثبات وسلاسة، وتلبي متطلبات التحكم في الوصول على مدار الساعة لمواقف السيارات في المناطق التجارية.
